Призначення: для підтримання постійного тиску у системах водопостачання побутових, промислових споживачів та багатоквартирних домах.
Комплектність:
- Перетворювач частоти, шт . . . . . . . . . . 1
- Датчик тиску*, шт . . . . . . . . . . . . . . . . . . 1
- Керівництво з експлуатаціі , екз . . . . . . .1
- Пакування, шт . . . . . . . . . . . . . . . . . . . . . .1
* Приєднании до перетворювача
| | Найменування показників, од. вим. | WPI-1,5/220M | WPI-2,2/220M | WPI-2,2/380T | WPI-4,0/380T | WPI-7,5/380T |
| 1 | Потужність, кВт | 1,5 | 2,2 | 2,2 | 4,0 | 7,5 |
| 2 | Рід струму | Однофазний | Трифазний |
| 3 | Вхідна напруга, В | 220 a.c. | 380 a.c. |
| 4 | Допустимий інтервал вхідної. напруги, В | 160…220 | 300...450 |
| 5 | Вихідна напруга, В | 220 a.c. | 380 a.c. (трифазний) |
| 6 | Вхідна частота, Гц | 50/60 |
| 7 | Діапазон вихідної частоти, Гц | 20...50 або 30...60 Гц |
| 8 | Тип навантаження | Електронасос |
| 9 | Номінальна сила струму, А | 9,6 | 11,5 | 4,3 | 9,3 | 17,4 |
| 10 | Максимальна сила струму, А | 14,4 | 17,2 | 6,4 | 13,9 | 26,1 |
| 11 | Датчик тиску | 24В, (4...20) мA, 10бaр | 24В, (4...20) мA, 16бар |
| 12 | Діапазон налаштування тиску, бар | 0,5...9,0 | 0,5...15,0 |
| 13 | Гідроакумулятор | Гідроакумулятор ємністю не менше 2 літрів. Тиск у повітряній камері повинен бути, приблизно, 60% від заданого тиску в системі. |
| 14 | Тиск запуску (автоматичного вмикання в роботу) | Налаштування виробника: тиск запуску менше встановленого тиску в системі на 0,3 бар |
| 15 | Довжина кабелю датчика тиску, м | 1,9 |
| 16 | Довжина кабелю до насоса, м | 0,4 |
| 17 | Довжина кабелю живлення, м | 1,4 (з вилкою) | 1,4 |

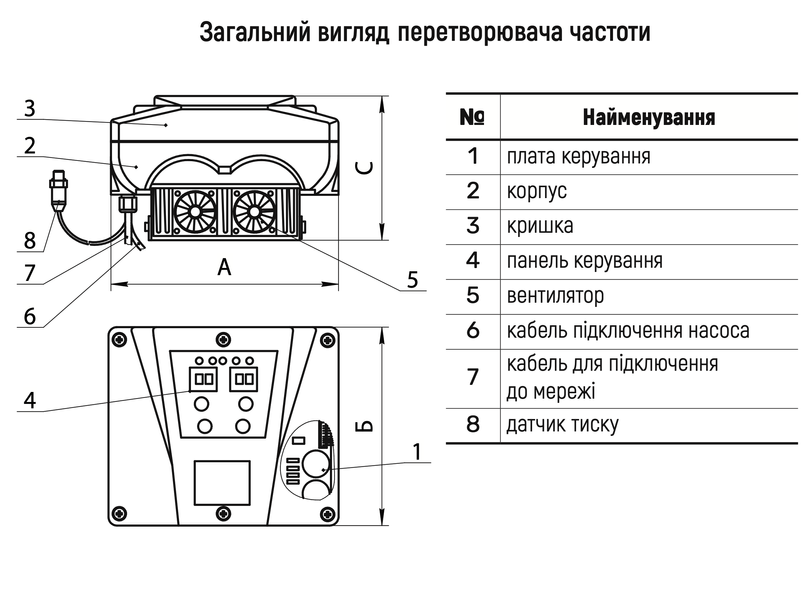

| 18 | Габаритні розміри (АхБхС), мм | 210х173х124 | 250х240х170 |
| 19 | Маса, кг | 3,2 | 3,3 | 3,3 | 4,2 | 6,1 |
Обмеження:
- рідина, в якій працює датчик тиску перетворювача: вода або інша рідина, схожа з водою за щільністю та хімічною активністю .
- вміст механічних домішок, не більше 0,1%.
- максимальний розмір часток, не більше 0,2 мм.
- максимальна температура рідини, що перекачується, +100 °С.
- температура навколишнього середовища -10°С…40°С
- перетворювач повинен бути встановлений в сухому вентильованому приміщенні.
Переваги:
- Швидке налаштування робочого тиску води в системі водопостачання
- Простий у використанні інтерфейс налаштування робочих параметрів
- Індикація поточного тиску у системі і тиску налаштування
- Плавний запуск та підтримка постійного тиску води в системі дозволяє економити приблизно від 20% до 60% електроенергії
- Плавне ввімкнення і вимкнення електродвигуна насоса зменшує механічні ударні навантаження на підшипники електродвигуна, небезпеку гідроудару і зменшує пусковий струм
- Автоматичний перезапуск в разі виникнення «сухого» ходу, після того як в системі з’являється вода
- ПіД-регулювання роботою насоса дозволяє швидко встановити робочий тиск води в системі водопостачання
- Використання декількох частотних перетворювачів дозволяє організовувати багатоступеневу станцію підтримки тиску у системах водопостачання з метою економії електроенергії
- Забезпечує захист електронасоса від:
- «сухого» ходу
- від перевантаження за струмом;
- від роботи при зниженій або підвищеній напрузі в електромережі;
- від блокування ротора, тобто при перевищенні значення сили струму.
Особливості:
- виконані по технології синусоїдальної широтно-імпульсної модуляції
- виконують контроль «напруга/частота» (V/F) під час запуску двигуна насоса
- сконструйовані за методом змінна швидкість/змінна частота (VWF)
- контролює в режимі реального часу зміну тиску води в водопроводі за рахунок зміни швидкості обертання ротору двигуна,
- максимальна потужність двигуна завжди пропорційна актуальним вимогам системи
- вбудований інтерфейс зв’язку по протоколу «485»
- максимальна кількість насосів у багатоступеневій станції водопостачання – 6 штук
